Classic　II　復活への道　新たな修理　ロジック部の修理

クラ2を治す事にしました。
この時期にですが1時間、程度で出来たので…
同じ症状が出ている方はお試し有れ。
（撮影しないで、パッパとすれば30分位でしょか？）
原因は単純では、ないことが多いのですが、今回は、これで、治りました。
原因は複雑ですが、まあ、たまたま、と言うことでしょうか　(^-^)v
白黒の状態のクラ2です。
白黒の状況はMac（クラ2によって違います。）
また、「ぴゅ～」と音がします。
これの対策もします。

モニタ　異常　例1 　モニタ　異常　例2 　モニタ　異常　例3

と黒白には色々と有りましたが。
今回は…

モニタ　異常　例4　（シマシマ　マック）　

で、「ぴゅ～」と音が中からします。
画像の症状は（上の図は）、以前、修理した時のROMのクリアーで、どうにか成るかなーと？
中を開けて見ると、ボードは「RevB」でした。
RevAはジャンパー線がはっていますが、これには有りません。
（ボードのRevは書いてあります。）

RevA 　

これは、ROM-SIMM（4個）です。
内臓電池、メモリを外します。

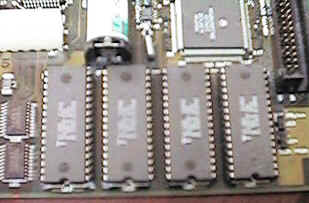

ROM-SIMM（4個）

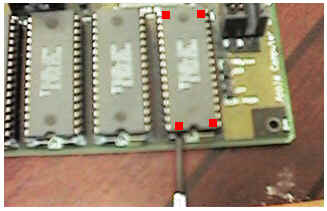

ROM-SIMMはドライバで端を少し、少し、外して行きます。
力を入れなくても抜けるので、足を曲げないようにして下さい。

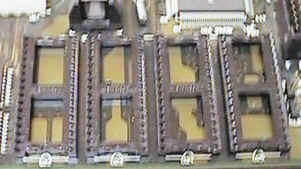

ROM-SIMM（4個）を取り外した様子

ROM-SIMMを抜きました。
ROM-SIMMは、ちゃんと、置いてね！
置き場所は考えましょう。
静電気のある所に置くと冬場などは壊れる可能性があります。
ROMのクリアーは終了です。
この時にROMの足、ROMのソケットの汚れを綺麗にします。
ROMは順番に刺さっていた通り刺します。
また、ROMの方向に気を付けて下さい。
ちゃんと、方向は基板に書いてあるので忘れた時は位置を確認して下さい。
（上の画像を参考にしても良いのですが。）

今度は「ぴゅ～」です。

買い置きのコンデンサー　その1

これは、買って在ったパーツです。
秋葉原なら簡単にパーツ屋さんで手に入ります。
1個/10-50円程度でしょうか？

85℃
16V　10μF　　8個
16V　47μF　　2個
50V　4.7μF　　3個
50V　1μF　　　3個

が、入っていますが、こんなに要らないと思います。
正確に勘定して購入してないので…
まあ、この位、在れば、ロジックボード（1枚）の交換は平気でしょうと…
また、買いに行くのは面倒なんで…だって…パーツ部品の箱には…

秋葉原、全国の電子部品、修理部品　購入先及び通販店

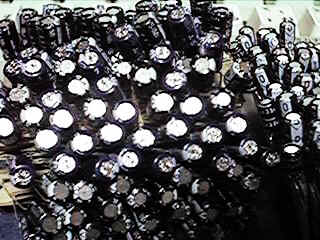

買い置きのコンデンサー　その2

多分、この中に色々ると思うけど…
これは、パーツ屋さんとかで、袋に入っている物を購入したり
気が付いた時に、色々と購入をしてたり、補充をしたりしています。
抵抗等、色々と修理に使う物が入っています。
袋に入ったパーツ類の袋が一番、家族には分からんと言っています。
うう、パーツの入った袋から、分類している姿は…

異常と思われるコンデンサー

さて、取り敢えず、コンデンサーを外します。
思ったよりも簡単です。

コンデンサーの取り外し　その1 　

赤い部分（コンデンサー部）をカット（具体的には…）
ラジオペンチで摘んで、パカット、コンデンサー部を外します。
この方が作業はし易く、簡単です。
カットする時には、ラウンドを剥がすと嫌なんで、ドライバか、なんかで
プラスチック部を押さえてラウンド部に力が掛からないようにし
ラウンドを剥がれないように取り外します。
まあ、ラウンドはそう簡単には外れませんが、取れた場合は面倒（厄介）ですので
押さえながら外します、けして無理をしなないように、簡単ですので…

※要らないボードに表面実装のコンデンサーが在れば、1個、確かめて見ると
構造等が分かり安心でしょう。あれ、何だと思いますよ。
1個外すとコツが掴めると思いますので…

コンデンサーの取り外し　その2

外すと、足が出てきます。
下の黒い部分は、プラスチックですので、簡単に外せます。
接着されていませんので…

コンデンサーの取り外し　その3

黒いプラスチックを外すと…横から見ると、こんな感じに成ります。

コンデンサーの取り外し　その4

上から見るとこんな感じに成ります。
外した部品まわりはエタノールで洗浄とうされていますが
コンデンサーの液漏れがありますので。
半田ごてをあてただけでは取れ難い状態です。
半田部、部品のリード部は腐食されている。または可能性があります。
また、基板は積層基板で、銅線のパターンが細く成っています。
半田ののりが悪く、取り難い、状態で、半田ごてで熱を加え続けると…
銅はくを剥したり、配線にダメージを与えてしまったり、クラックの原因に成ります。
半田部にフラックス(無洗浄タイプ)を塗り、半田を盛って、残った足を外します。
取り外した、部分は、半田を軽く除去し。（半田吸い取り線を使用しました。）
改めて半田を盛りなおして置きます。

コンデンサーの取り外し　その5
