NEC5インチ　FD読み書きマシーンの製作　その1

ホーム ｜ ブログ-ジャンクの国から　こんにちは！

NEC　5インチFDを読み書きDOS/V機の製作です。
古いNEC　5インチフロッピーディスクを簡単にデータを読む込む事ができます。

今回、使用するパソコンやパーツの一部

今回使用のパソコンやパーツです。
その他にも追加のパーツがありますのが
その都度紹介しましょう。

Personal Computer350　 HXマザー（P/I-P55T2P4）…etc　 NEC　98　DX

左から　今回、重い思いをして運んだパソコン…500円也　（Personal Computer350）
P-200、、64MB　2.5G　メモリが増設され、HDDも購入時（標準）の物でなく交換されていました。
ケースの破損？ロックキーが壊れていますケースが閉まりません…とう。
前面の蓋が閉まりません。
HXマザー（P/I-P55T2P4）、ケース、電源　S3　メルコ　m(_ _)m

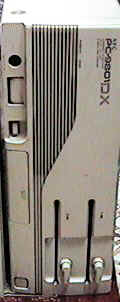

交換で手に入れたNEC　98　DX

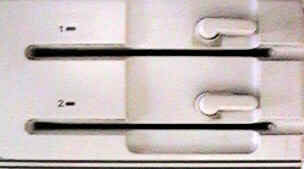

DX　FD部

今回、探した。NEC　98
NEC　RX、RS、RA、RL、DX、DS、DA、VM、VM21からDXが…

必要なのは５インチ　FD部のみです。
今回はベゼルのないモデルでしたが、安いとジャンクで
200円程度でVM、VM21があるとの事ですので…
その時にでもと思います…
ベゼルは見た目の問題もあるけど良いかです。
埃、保護、対策もある思うけど…

レバーを外します。
手前に引けば外れます。
適当に綺麗にしてあげました。

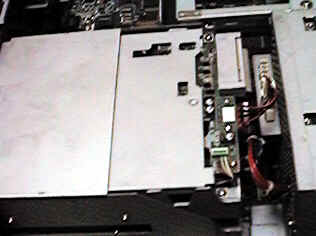

カバーを外すと、5インチ　FDがでてきます。
今の人だとHDDと勘違いするのかな？

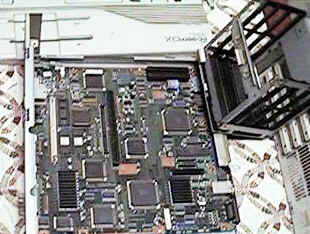

98　バラバラの図

10分もあればバラバラに成ってしまいます。
簡単と言うか、FD位しかなかにないので…

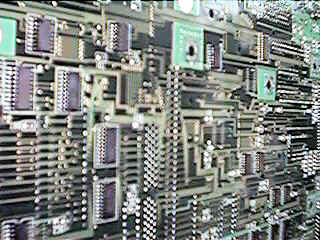

ボードを見ていました。
Macのボードと違い綺麗です。
フラックスの残さ等ありません。
後つけされたコネクタ部のフラックス残りはありますが綺麗に処理しています。
作業工程の丁寧さが目に見えるようです。

1990年製造です。

取り外した5インチ　FDDです。
非常に重く、頑丈にできています。

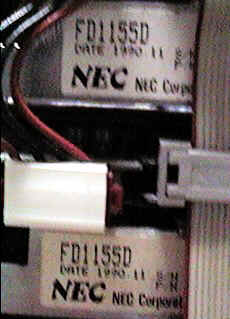

FD1155D

FD1155D　（NEC　5インチ　FD）

Dos/V機に

内臓するにあたり対応はしているFD1155Dを使用します。
他の物はあるようですが詳細が良く分かりません。

NEC　98　機種（RX、RS、RA、RL、DX、DS、DA＝FD1155D　５インチ）

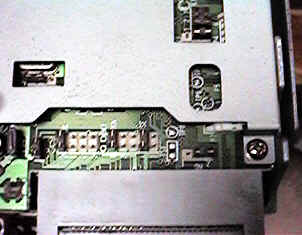

5インチ　FD部のジャンパ

5インチ　FD部のジャンパを変更して…
Dos/Vに対応させます。
ジャンパを変更しないと対応しません。

　RD　：　2　→　2

　ＵＳＥ　：　1　→　2

　ＭＯＮ　：　1　→　3

　ＤＸ　：　0または1　→　1

　ＶＣ　：　ショート　→　ショート

　ＤＣＧ　：　1　→　2

　ＨＤＥ　：　1　→　1

　ＤＥＮ　：　1　→　1

　赤の部分が私が変更した部分です。

　ＤＸは「0」でＡドライブ、「1」でＢドライブの設定です。

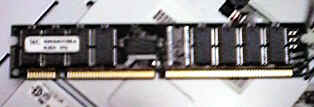

内部　メモリ部

内部を見ると…メモリが…

5V　EDD　DIMM　32MB　60Ns

5V　EDD　DIMM　32MB　60Ns

MACで使用できます。
（オールド　マックPM8500、9500とう）

ケースの蓋に…ボードの設定が載っています。
これは便利です。
何処も見習って欲しいです。

続く
